● Esta série de máquinas-ferramentas possui uma estrutura de trilho de guia-V plana, extrema super áudio, HRC48 ou acima, boa rigidez, pode suportar maior força de corte, boa resistência ao desgaste, boa precisão orientadora de guia e retenção de boa precisão.

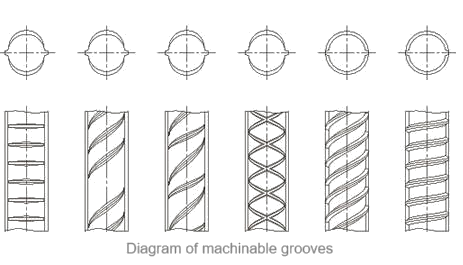

● A máquina-ferramenta adota um novo mecanismo de ranhura de cortador de mosca e uma estrutura de mudança rápida de gravação da cabeça da cabeça. A série de novas estruturas funcionais da transmissão do cortador de moscas, panificação de posicionamento e estrutura de suporte abandonam a estrutura tradicional de engrenagens de vermes usada nas peças de transmissão de cortador de mosca rotativas de alta velocidade (em transmissão de alta velocidade, a engrenagem de worm é facilmente usada e falhada e a eficiência é baixa.) Para obter resultados eficientes e rápidos. A estrutura do cortador de moscas processa ranhuras transversais, e o sistema de cortador de moscas tem uma boa rigidez, estabilidade e confiabilidade. A estrutura obteve uma patente nacional e a máquina -ferramenta obteve 2 patentes nacionais.

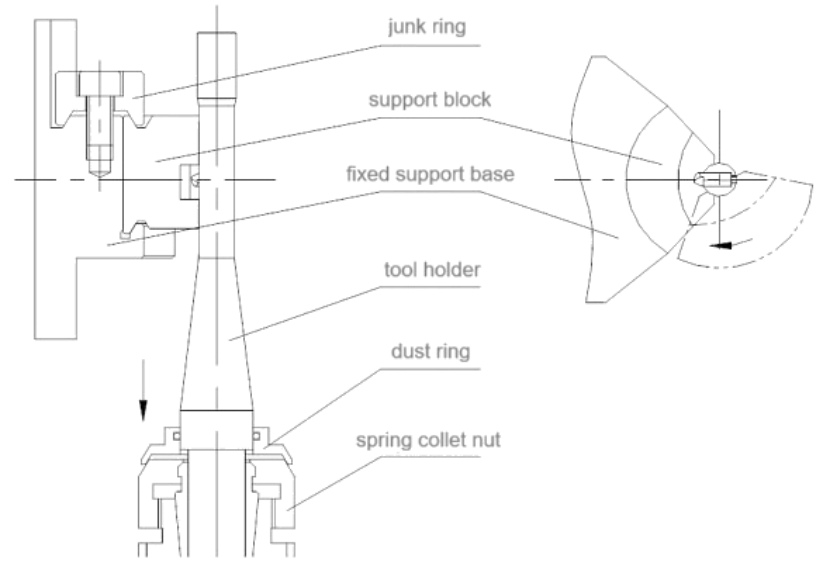

● A estrutura de suporte do cortador de moscas baseia-se nas características do mesmo tipo de máquinas-ferramentas na Itália. O bloco de suporte é suportado por uma superfície do arco, que tem um bom efeito de suporte; A árvore do cortador é fixada com uma noz de chuck de mola; Ao mesmo tempo, uma ponta móvel é usada na parte superior da árvore do cortador para melhorar a rigidez e precisão do suporte da árvore do cortador. O cortador de moscas tem uma estrutura razoável, oferecendo alta rigidez e alta precisão.
● O mecanismo de transmissão de cortador de moscas orientado por servo adota transmissão de engrenagem pura (precisão de 6 níveis, moagem), que fornece alta precisão de transmissão, alta rigidez e suavidade.
● O eixo da cabeça de moagem adota o eixo elétrico da regulação da velocidade de conversão de frequência, com uma potência de 2,5kW e uma velocidade máxima de 8000 rpm. De acordo com as necessidades de diferentes materiais, a velocidade de rotação apropriada pode ser correspondida para completar as necessidades de gravura. Ao remover a estrutura de suporte do cortador de moscas, ela pode ser convertida em um mecanismo de gravura da cabeça de moagem, que é conveniente e rápido.
● A cabeça de moagem de gravura é suportada pelo mais recente trilho de guia de arco rolante, que resolve o problema de rigidez do suporte da cabeça de moagem e melhora bastante a sensibilidade e a precisão do posicionamento na direção de rotação.
● O software de programação automático desenvolvido por nossa empresa e a Siemens está incorporado no sistema CNC. Você só precisa inserir parâmetros como diâmetro e especificações do rolo, e o programa de processamento de ranhura crescente e o programa de gravação serão editados e gerados automaticamente. O software reduz o trabalho tedioso de programação e melhora a eficiência do processamento. Durante o processo de usinagem, a função de inserção do volume de mão pode ser usada para ajustar o processo de corte a qualquer momento sem parar a máquina, facilitando a definição da ferramenta.
