Máquina de vestir de rodas de diamante EDM

● O leito da máquina -ferramenta adota uma estrutura soldada de placa de aço, e o tanque de óleo e o sistema de bomba de óleo estão localizados externamente para facilitar a manutenção e a limpeza.
● A máquina -ferramenta está totalmente fechada para evitar vazamentos de fluido de trabalho. O lado esquerdo é uma porta comutável para facilitar a substituição dos eletrodos da roda de grafite, a parte traseira é uma porta de abertura dupla para fácil girar e formar de eletrodos de roda de grafite, e a frente é uma porta deslizante dupla para processamento de ajuste e substituição de rodas de moagem de diamante.
● A máquina -ferramenta interrompe automaticamente quando o processamento é concluído.

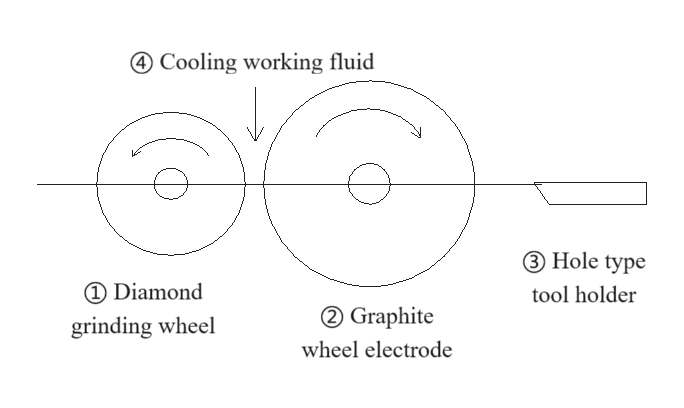

① Roda de moagem de diamantes: limitada à roda de moagem de diamante de ligação de metal, usando o mandril de pinça duplo fixo, acionamento por servo de motor de passo, processamento manual/servo -servo manual/automático.
Electrodo da roda de grafite: use uma roda de grafite fácil de processar como eletrodo, aplique o princípio da usinagem de descarga e use uma faísca elétrica para remover a parte da roda de moagem de diamante a ser processada. O orifício externo da roda de grafite é girado e formado por um cortador de orifício preso no suporte da ferramenta.
③ Holder da ferramenta do orifício: o cortador de orifício pode ser processado por uma máquina de corte de arame e precisa cortar ângulo de 6 °, fixado no suporte da ferramenta móvel, e o círculo externo do eletrodo da roda de grafite é cortado e formado.
Fluid Fluido de trabalho de resfriamento: para garantir o progresso suave da usinagem de descarga, é necessário lavar o fluido de trabalho de resfriamento (o fluido de trabalho é de 7# óleo branco ou óleo de motor de 5#) na área de processamento. O fluido de trabalho é liberado da parte superior da área de processamento, e a posição do tubo de óleo de descarga é ajustada repetidamente para garantir que não haja chama aberta na área de processamento.
