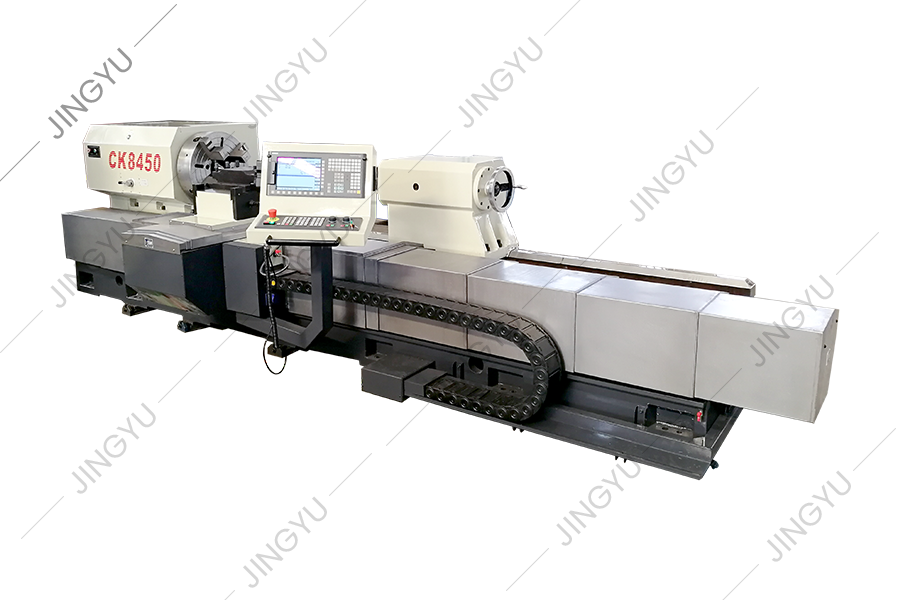

CK8450
●CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater cutting torque.
● O trilho do guia de referência do leito adota a extinção geral do super-Audio, e a superfície correspondente é afixada com uma correia macia de guia importada para garantir o movimento micro-vestir de cada componente de alimentação e manter alta precisão e alta estabilidade por um longo tempo. Uma certa diferença de altura é projetada entre o trilho da sela e o trilho de estoque para garantir que as batatas fritas e o líquido de arrefecimento não invadissem o trilho da sela. O skate adota um trilho de guia retangular, que garante efetivamente a rigidez de corte e a vida útil do serviço.

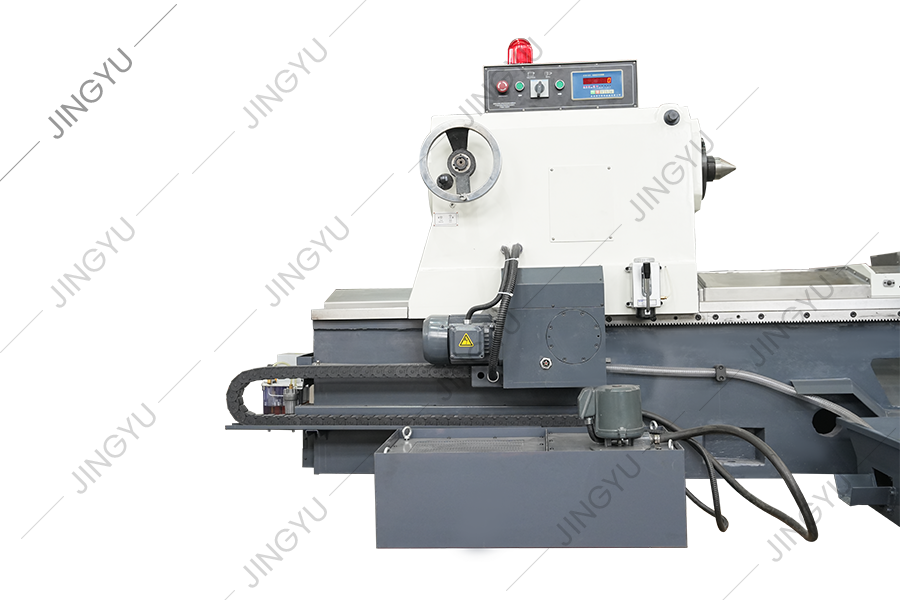

● O estoque adota uma estrutura de ajuste telescópica e axial independente da manga da cauda. O orifício do cone do eixo do cauda é mt6#. O corpo da trilha adota uma estrutura integrante, que elimina as desvantagens da precisão instável, baixa capacidade de carga de carga e baixa confiabilidade causada pelas estruturas divididas superiores e inferiores tradicionais.
Uma mola de borboleta é instalada no eixo do estoque para compensar a influência da deformação térmica e garantir a estabilidade durante o corte.

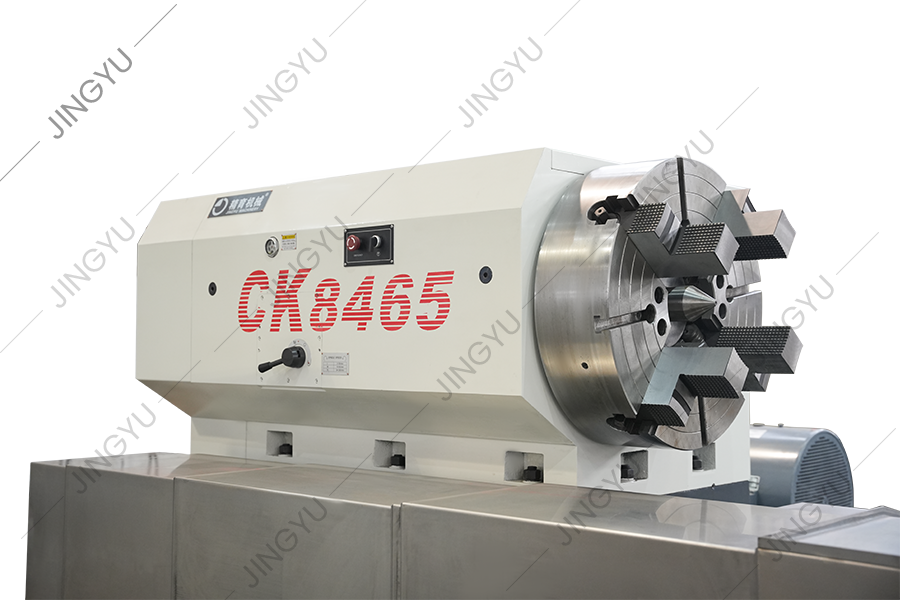

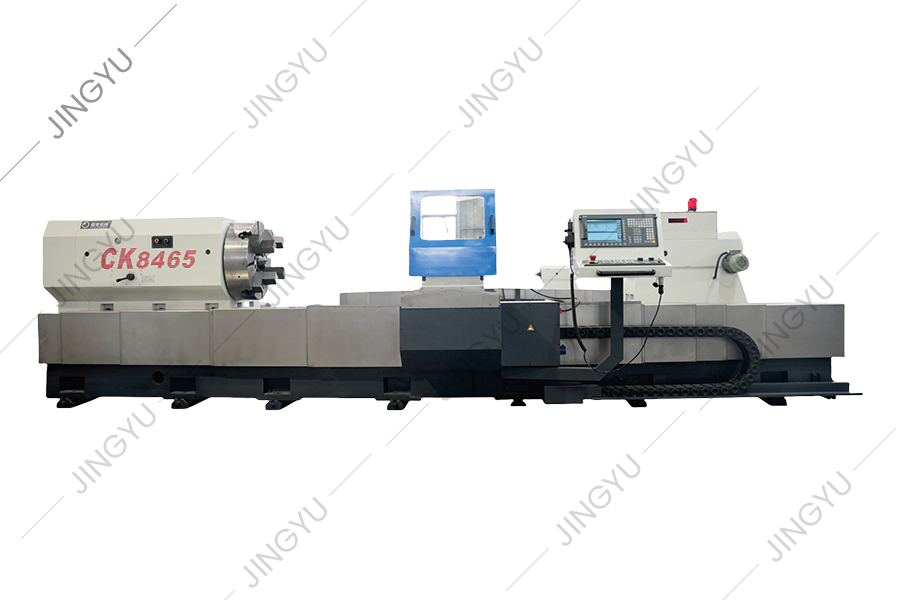

CK8465
● A máquina -ferramenta adota a estrutura geral do trilho geral 4 1, ou seja, o arranjo horizontal do leito de quatro trilhos retangulares para fornecer o movimento e o posicionamento da sela e da estoque da cauda e configurar um trilho auxiliar na superfície vertical do lado da frente do leito para o suporte para a Saddle, a melhor que se assegure a Seltdle, o Seltim Holder.
● O eixo do torno adota a forma de suporte de dois pontos, e a configuração e o design do span de rolamento razoáveis fazem com que o eixo tenha maior capacidade de rigidez e rolamento. O sistema de transmissão otimizado é todo acionado por engrenagem de precisão de 6 níveis após extinção e moagem de alta frequência, para que o cabeçote tenha as características de baixo ruído, alta precisão de transmissão e torque de saída grande.
A transmissão do eixo principal adota o esquema de regulação da velocidade de velocidade acentuada, acionada por um motor de mudança de troca de três genes e regulação da velocidade de frequência variável, para que o eixo da máquina tenha uma ampla faixa de regulação de velocidade de 3-240rpm e altas características dinâmicas.
● O suporte da ferramenta de sela adota um esquema de suporte para ferramentas integral do tipo AO. O suporte da ferramenta pode melhorar a rigidez do suporte da ferramenta e reduzir a vibração durante a virada da máquina -ferramenta. E ajustando a posição do suporte da ferramenta para se adaptar ao processamento de rolagem de passe de ranhura profunda. Esta solução de descanso de ferramentas é muito eficaz nos tornos de rolos de Herkules na Alemanha. Quando o rolo de alta resistência é girado, a profundidade de corte única de um lado pode atingir 10 mm.
Nossa empresa também pode optar por configurar um titular de ferramentas CNC de acordo com os requisitos do cliente.
● A alimentação vertical e horizontal da máquina-ferramenta adota um esquema de transmissão do motor servo, um servo motor de redutor especial e parafuso de bola de alta precisão para garantir alta transmissão de torque do sistema de transmissão sem reação à frente e reversa, alta precisão da transmissão e sem histerese.

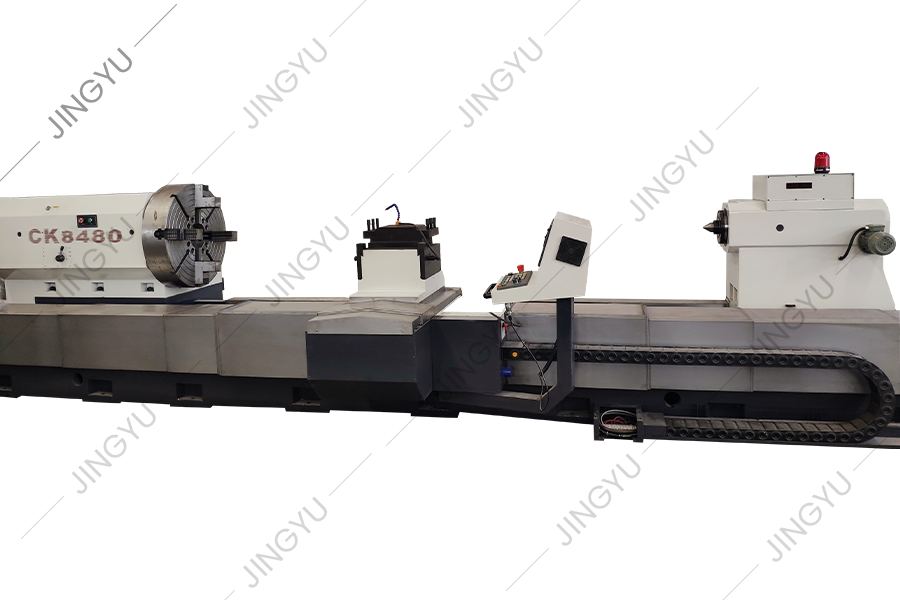

CK8480
● O eixo do torno adota a forma de suporte de dois pontos, e a configuração e o design do span de rolamento razoáveis fazem com que o eixo tenha maior capacidade de rigidez e rolamento. O sistema de transmissão otimizado é todo acionado por engrenagem de precisão de 6 níveis após extinção e moagem de alta frequência, para que o cabeçote tenha as características de baixo ruído, alta precisão de transmissão e torque de saída grande.
A transmissão do eixo principal adota o esquema de regulação da velocidade de velocidade acentuada, acionada por um motor de mudança de troca de três genes e regulação da velocidade de frequência variável, para que o eixo da máquina tenha uma ampla faixa de regulação de velocidade de 3-240rpm e altas características dinâmicas.
O Chuck do eixo adota um mandril pesado e um contato comprido, que pode transmitir um torque maior.
● O estoque adota uma estrutura de ajuste telescópica e axial independente da manga da cauda. O orifício do cone do eixo do cauda é mt6#. O corpo da trilha adota uma estrutura integrante, que elimina as desvantagens da precisão instável, baixa capacidade de carga de carga e baixa confiabilidade causada pelas estruturas divididas superiores e inferiores tradicionais.
O estoque está equipado com funções de detecção digital e exibição de alarme para a força de empurramento superior para evitar danos e desgaste excessivo de rolamentos de máquinas e peças causadas por força de empurrão ilimitada.
● A alimentação vertical e horizontal da máquina-ferramenta adota um esquema de transmissão do motor servo, um servo motor de redutor especial e parafuso de bola de alta precisão para garantir alta transmissão de torque do sistema de transmissão sem reação à frente e reversa, alta precisão da transmissão e sem histerese.
O ferro com o trilho -guia adota um mecanismo de ajuste de catraca para facilitar a manutenção posterior.

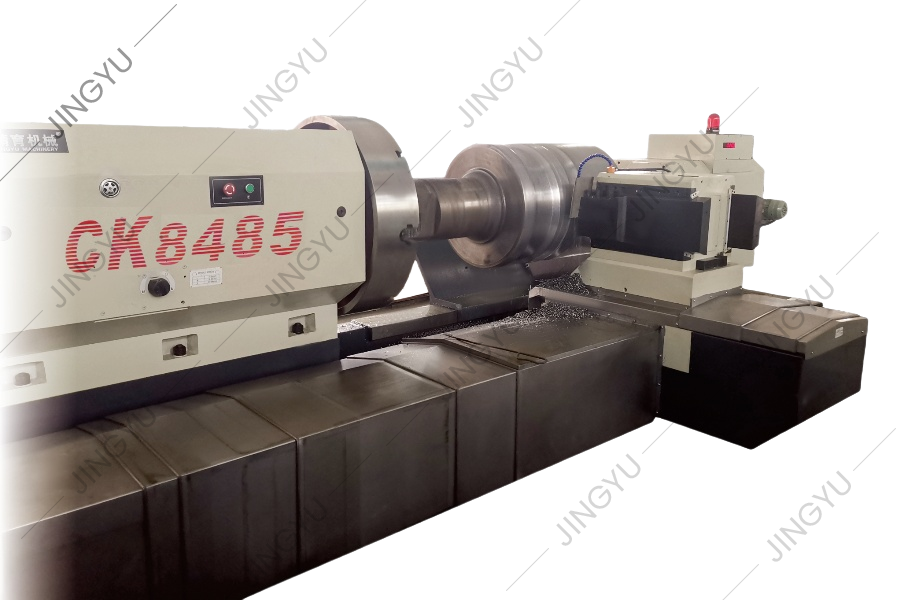

CK8485
● O eixo do torno adota a forma de suporte de dois pontos, e a configuração e o design do span de rolamento razoáveis fazem com que o eixo tenha maior capacidade de rigidez e rolamento. O sistema de transmissão otimizado é todo acionado por engrenagem de precisão de 6 níveis após extinção e moagem de alta frequência, para que o cabeçote tenha as características de baixo ruído, alta precisão de transmissão e torque de saída grande.
A unidade principal do eixo adota o programa de controle de velocidade de velocidade e o acionamento do motor de controle de velocidade de marchas e o motor de controle de velocidade, o que faz com que o eixo da máquina tenha uma ampla gama de controle de velocidade de 3-240rpm com altas características dinâmicas. Para os requisitos de corte do grande volume de corte de remoção de costela e reparo e rolos de tarugos, uma engrenagem baixa pode ser usada para garantir o torque constante do motor principal, bem como a eficiência de corte. Para os rolos acabados, precisam de características de corte de alta velocidade. A alta velocidade pode ser usada e também pode manter o torque constante do motor principal, para garantir a eficiência de corte.

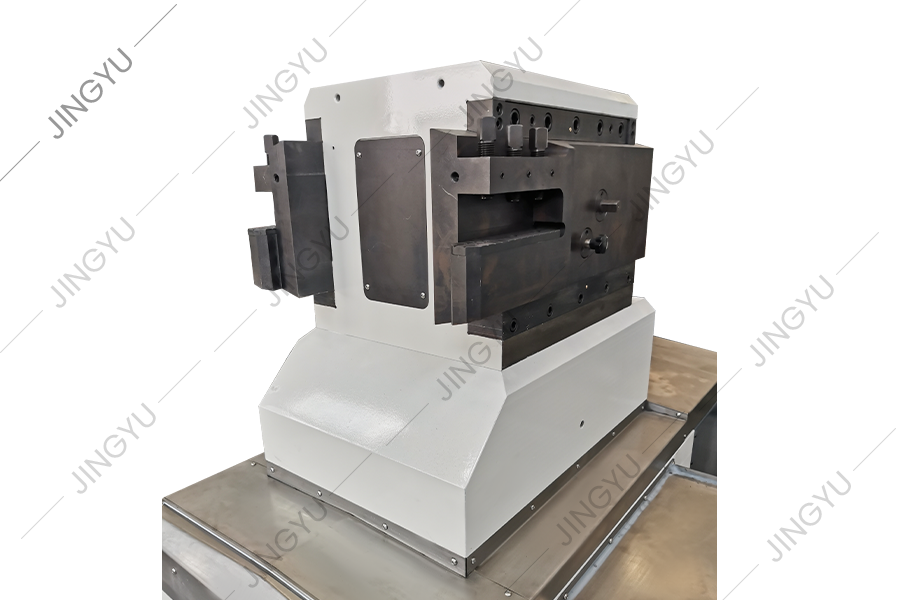

● O suporte da ferramenta de sela adota um esquema de suporte para ferramentas integral do tipo AO. O suporte da ferramenta pode melhorar a rigidez do suporte da ferramenta e reduzir a vibração durante a virada da máquina -ferramenta. E ajustando a posição da placa de repouso da ferramenta para se adaptar ao processamento de rolagem de passe de ranhura profunda. Reduza a falta de rigidez causada pela extensão da alça da ferramenta, para que a ressonância da alça da ferramenta, afetando o desempenho de corte. Esta solução de descanso de ferramentas é muito eficaz nos tornos de rolos de Herkules na Alemanha.
Nossa empresa também pode optar por configurar o titular da ferramenta CNC de acordo com os requisitos do cliente (recomenda -se que os usuários de aço angular escolham).
