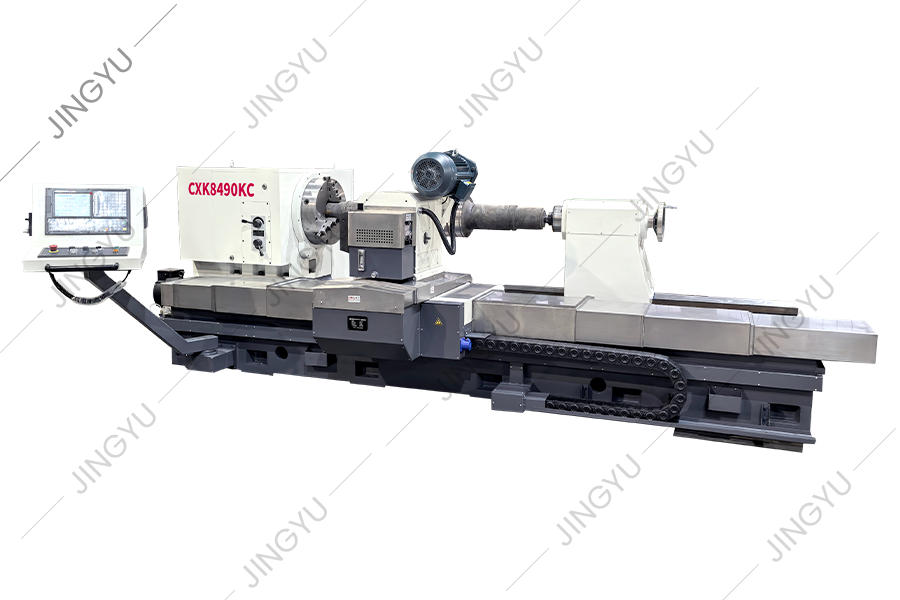

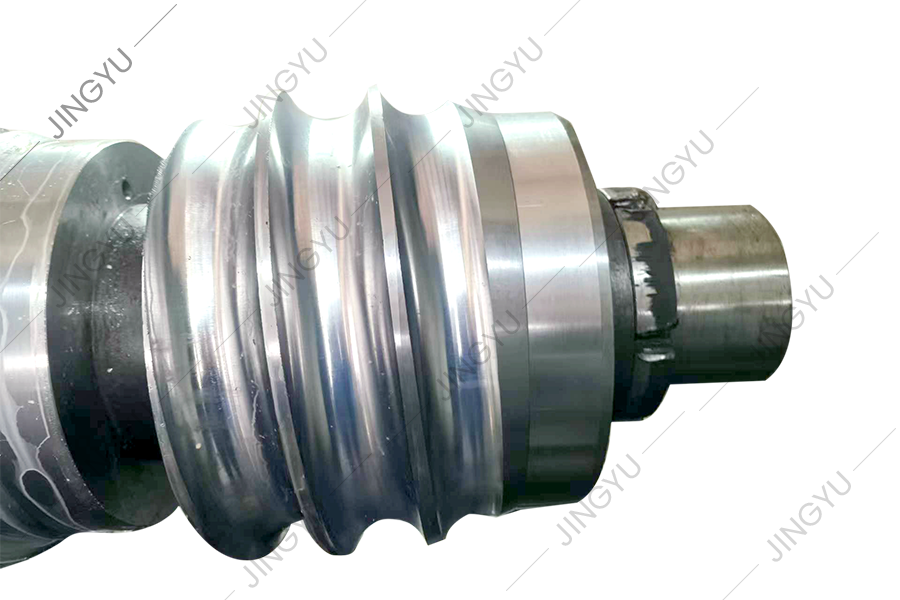

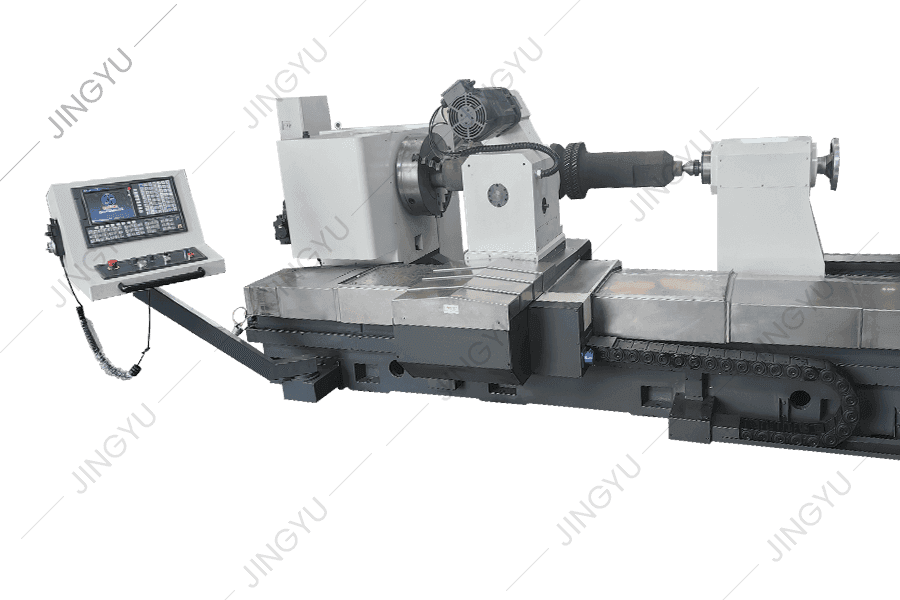

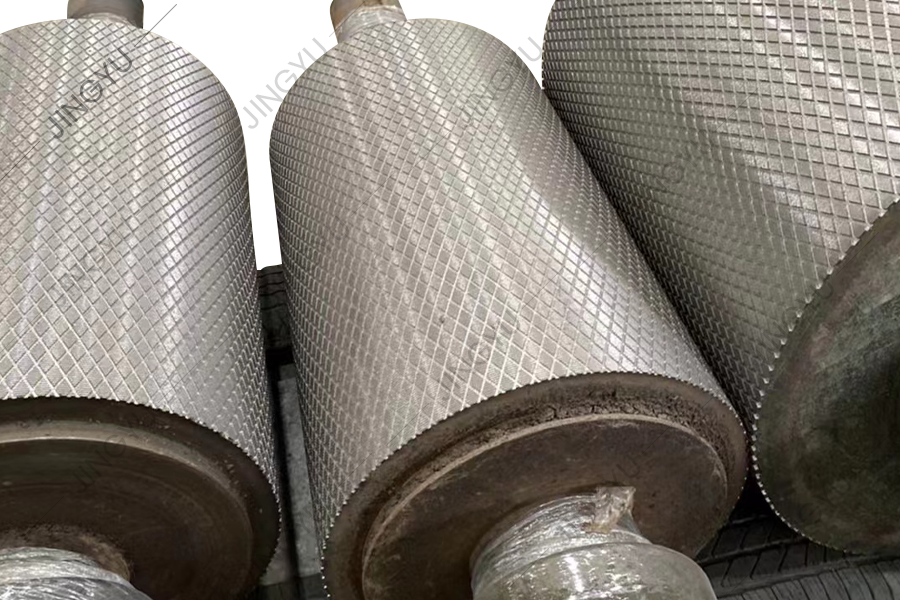

Esta máquina -ferramenta é um novo tipo de máquina -ferramenta de ranhura CNC Roll, desenvolvida com base nas séries de máquina de moagem de rolos CNC da empresa e após pesquisa e análise completas das vantagens e desvantagens de produtos semelhantes em casa e no exterior. É adequado para processamento de rolos com um diâmetro inferior a 900 mm e um comprimento menor que 2500 mm. Ele pode criar automaticamente ranhuras na superfície do rolo para atender às necessidades de processamento do mercado para ranhuras de mão única ou ranhuras cruzadas de mão dupla.
● Esta série de máquinas-ferramentas adota uma estrutura integral de leitos de 4 trilhos e é fundida integralmente para uma melhor estabilidade. O trilho do guia de referência adota a extinção ultrassônica geral, o que garante a alta rigidez, alta precisão e estabilidade de toda a máquina.
● O trilho da guia de movimentação lateral do componente da cabeça de moagem da cabeça do cortador de moscas é suportado por um trilho de guia retangular pesado para garantir os requisitos de alta precisão e rigidez do movimento da alimentação durante o processamento.

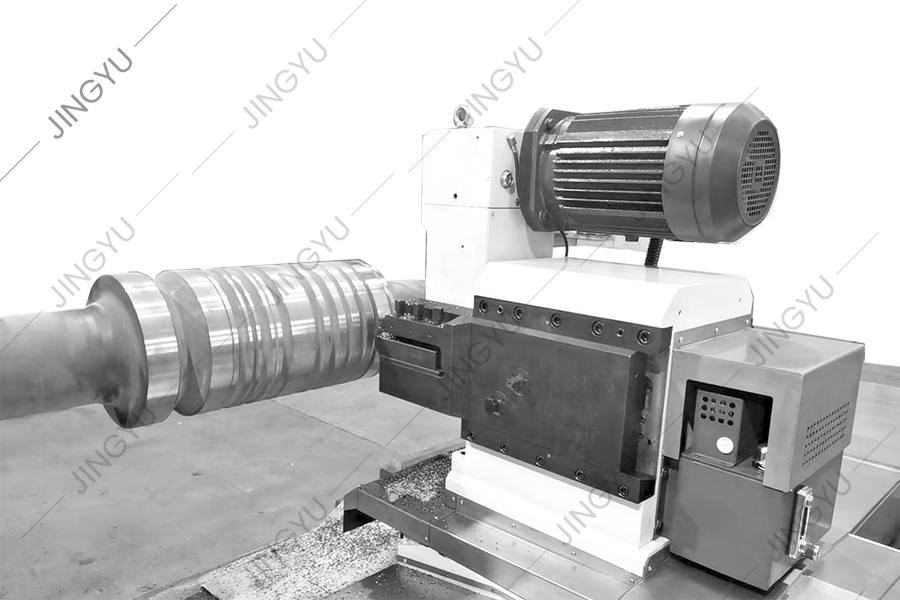

● A cabeça do cortador é fixada na placa de indexação rotativa e pode ser girada no ângulo correspondente, conforme necessário, para atender às necessidades de corte de diferentes ângulos.
● A cadeia de transmissão da cabeça do cortador é acionada por engrenagens de alta precisão para garantir que a trajetória da ferramenta execute totalmente os requisitos de instrução do programa do sistema CNC, eliminando defeitos ocultos, como incompatibilidade de ranhura e ferramentas quebradas causadas por precisão e rigidez baixa da cadeia de transmissão. A cabeça de moagem adota a transmissão de equipamentos para atender à demanda por torque constante durante o processo de corte. A velocidade do cortador de moagem adota a regulamentação de velocidade de escala do motor principal para atender aos requisitos de velocidade linear de diferentes ferramentas de corte.
● Os eixos de movimento linear longitudinal e transversal da máquina-ferramenta são acionados por parafusos de bola de alta precisão para evitar a imprecisão da transmissão de engrenagem e rack. Sob o controle automático do sistema CNC, o movimento automático e o posicionamento preciso de um padrão de orifício para o próximo podem ser alcançados.
