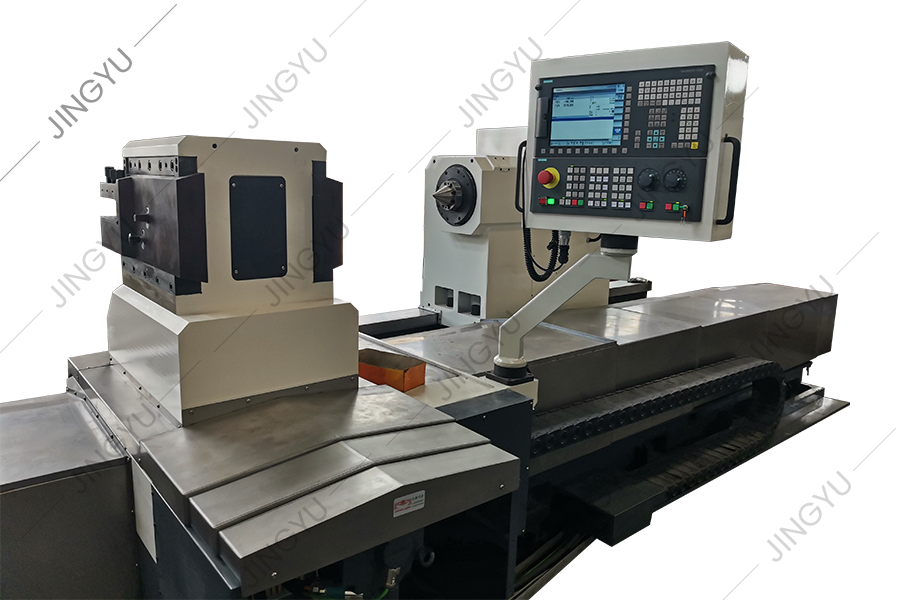

CK84100
●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater cortando torque.
O trilho do guia de referência do leito adota a extinção geral do super-Audio, e a superfície correspondente é afixada com um cinturão macio de guia importado para garantir o movimento micro-desgaste de cada componente de alimentação e manter alta precisão e alta estabilidade por um longo tempo. Uma certa diferença de altura é projetada entre o trilho da sela e o trilho de estoque para garantir que as batatas fritas e o líquido de arrefecimento não invadissem o trilho da sela.
● O suporte da ferramenta de sela adota um esquema de suporte para ferramentas integral do tipo AO. O suporte da ferramenta pode melhorar a rigidez do suporte da ferramenta e reduzir a vibração durante a virada da máquina -ferramenta. E ajustando a posição da placa de repouso da ferramenta para se adaptar ao processamento de rolagem de passe de ranhura profunda. Reduza a falta de rigidez causada pela extensão da alça da ferramenta, para que a ressonância da alça da ferramenta, afetando o desempenho de corte.
Nossa empresa também pode optar por configurar o titular da ferramenta CNC de acordo com os requisitos do cliente (recomenda -se que os usuários do Angle Steel escolha).
CK84125
● O cabeçote do torno adota uma estrutura de caixa de parede dupla reforçada; O eixo principal adota a forma de suporte de dois pontos, configuração razoável de rolamentos e design de span, o eixo principal tem alta capacidade de rigidez e rolamento. O sistema de transmissão otimizado é todo acionado por engrenagem de precisão de 6 níveis, com extinção e moagem de alta frequência, para que o cabeçote tenha as características de baixo ruído, alta precisão de transmissão e torque de saída grande.
A transmissão do eixo principal adota o esquema de regulação da velocidade do motor de mudança de velocidade de mudança de velocidade e velocidade de velocidade de velocidade de velocidade de velocidade 2 e o eixo da máquina com uma ampla faixa de 1-200rpm, altas características dinâmicas da faixa de regulação da velocidade.
A parte de trás do cabeçote foi projetada com uma estação de botão, que pode controlar a operação do eixo, como rotação positiva e negativa e parada de emergência.
● O estoque adota um plano estrutural de fuso rotativo independente e ajuste telescópico axial da manga da estoque. O orifício do cone do eixo do cauda é de 100-1: 5. O corpo da trilha adota uma estrutura integrante, que elimina as desvantagens da precisão instável, baixa capacidade de carga de carga e baixa confiabilidade causada pelas estruturas divididas superiores e inferiores tradicionais.
O estoque da máquina da máquina é equipado com um sensor de pressão de alto desempenho, que é usado para a configuração, medição e feedback da força de fixação do estoque quando o torno prende a peça de trabalho. Ao definir e ajustar o controlador de detecção de pressão operacional, a força de aperto da ponta do estoque na peça de trabalho pode ser controlada e exibida automaticamente. O afrouxamento e o aperto da manga da cauda são realizados automaticamente através do sistema de controle hidráulico.
Um mecanismo de compensação de deformação térmica da peça de trabalho é projetado na manga do estanho. A mudança de comprimento axial da peça de trabalho durante a operação da máquina -ferramenta é absorvida e compensada pela mola do disco na manga.
