Máquina de moagem CNC

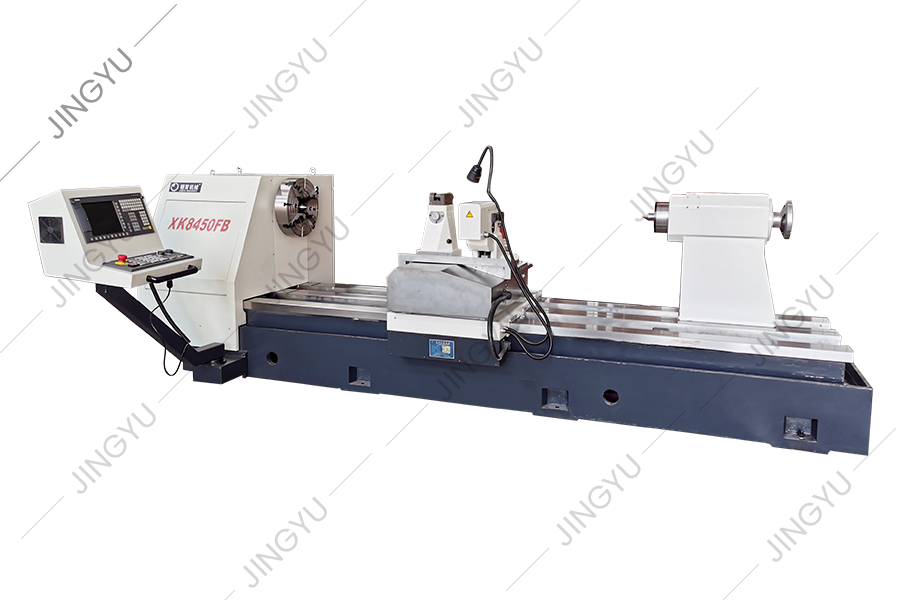

● Esta série de máquinas -ferramentas adota uma estrutura de cama de guia integral, e o trilho do guia de referência adota a extinção da frequência supersônica integral para garantir a alta rigidez, alta precisão e estabilidade de toda a máquina. A Guarda Rail Transversa Guia adota uma placa de proteção de aço inoxidável para proteção total para prolongar a vida útil do serviço.
● A cadeia de acionamento do eixo do cortador de moscas usa todas as engrenagens de aterramento de precisão de 6 graus para garantir que a trajetória da ferramenta esteja em conformidade com os requisitos de instrução do programa do sistema CNC. Ele elimina defeitos ocultos, como desalinhamento de ranhura e quebra de cortador causada pela precisão e rigidez da cadeia de acionamento. Seu desempenho superior é particularmente proeminente no processamento de anéis de rolo de carboneto de tungstênio de pequeno porte.
● O eixo do cortador de moscas adota uma extremidade do eixo H40 de grande diâmetro, que pode atender aos requisitos de usinagem de 50 mm de altura igual.

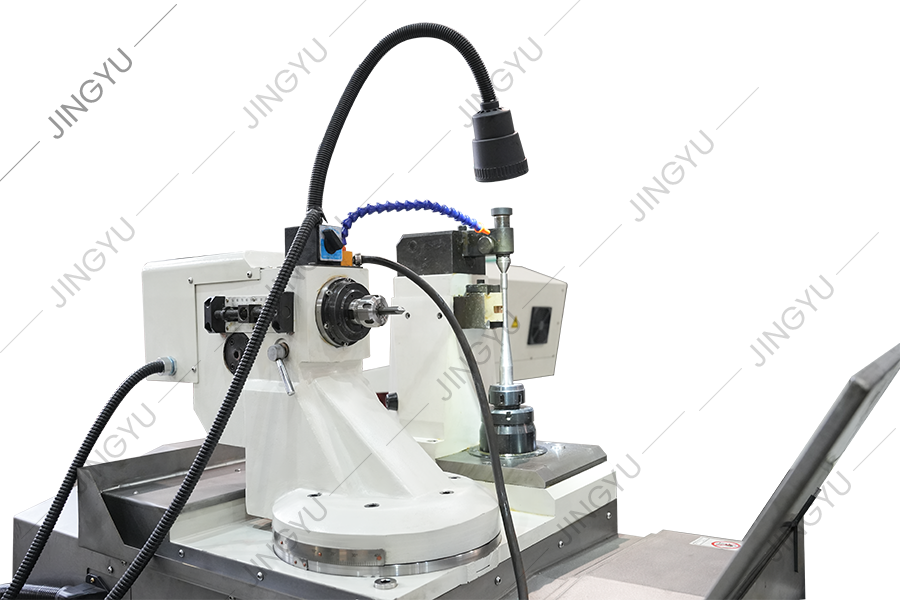

● A cabeça de gravura e moagem adota uma estrutura de rolamento de alta precisão, que resolve o problema de rigidez do suporte da cabeça de moagem e melhora bastante a sensibilidade e a precisão do posicionamento da direção de rotação.
● O eixo de gravura e moagem é diretamente acionado por um eixo elétrico ajustável para velocidade de velocidade, com uma potência de 2,2kW e uma velocidade máxima de 8000rpm. A máquina-ferramenta possui as características de baixa velocidade e alta torque e pode ser gravada em materiais de alta resistência.
● A cabeça de moagem rotativa e a cabeça de gravura e moagem oscilantes estão dispostas em paralelo e controladas centralmente. O operador seleciona o programa de processamento no sistema CNC de acordo com as necessidades, e a máquina -ferramenta pode realizar automaticamente a conversão de funções sem conversão mecânica manual.
● Os eixos de movimento linear longitudinal e transversal da máquina-ferramenta são todos acionados por parafusos de bola de alta precisão para evitar o problema da transmissão imprecisa do rack de engrenagem, e não há necessidade de usar réguas de grade para ajudar na medição durante a operação manual. Sob o controle automático do sistema CNC, ele pode atingir movimento automático e posicionamento preciso de um tipo de orifício para o próximo.
